1.設備簡介

1.1.工作原理

回轉式機械格柵是由耙齒裝配成一組回轉格柵鏈，在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下，另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇，當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

1.2.適用行業

> 城市污水處理                         > 飲料行業

> 自來水廠                               > 紡織行業

> 食品加工業                            > 屠宰行業

> 造紙廢水                               > 制藥廢水

> 皮革業                                  > 石油化工

為方便客戶對我公司回轉機械格柵產品的配置、技術參數和特點進行深入了解，更為便捷快速的進行設備選型，特進行如下設備選型指導。

2. 選型說明

2.1.LF回轉式機械格柵簡介

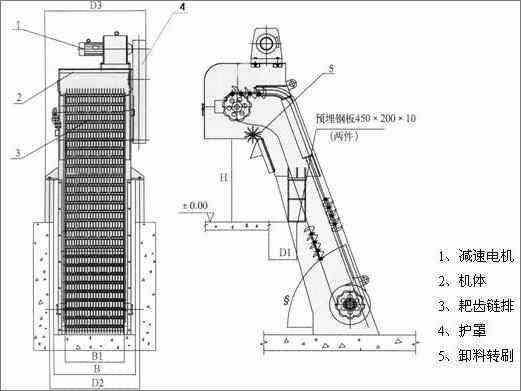

回轉式機械格柵柵隙可以從3mm-20mm，單機設備寬度適合300-1800mm，如果機寬超過1800mm，則可以做成并聯，中間部分用公用墻分隔，設備溝深有客戶定制一般不小于0.8m，不大于15m。（如圖）

2.2.設備選型須知

要明確的參數有：

＞渠寬

＞渠深

＞柵隙

＞排渣高度

＞安裝角度

＞機架材質

＞耙齒材質

＞過水流量（客戶設計的過水流量V設備最大過水流量）

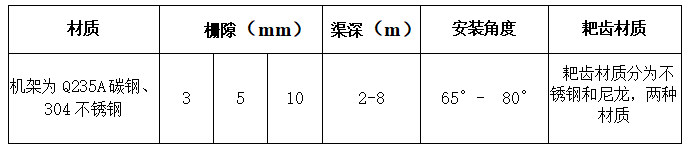

2.2.1.產品類型

2.2.2.選型步驟

＞ 確定渠寬：渠寬數值比設備寬數值大100m,如:渠寬600mm,則設備寬度應選500mm。

＞ 確定渠深：渠深為非標準，計算方法咨詢客服。

＞ 確定柵隙：根據需求選擇格柵柵隙。

＞ 確定安裝角度：商城在售安裝角度：60/65/70/75/80度

＞ 確定機架材質：是碳鋼還是不銹鋼。

＞ 確定耙齒材質：尼龍/不銹鋼；

＞ 過水流量

2.2.3.設備外形尺寸計算及運輸

回轉式機械格柵設備寬度根據客戶提供的渠寬，排渣高度來計算設備的長度，設備的長度主要是根據正玄定理來計算，舉例說明：

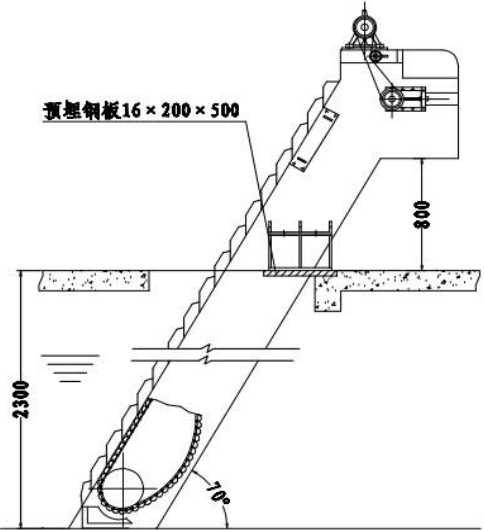

如圖，渠深為2.3m,—般情況下設備的出渣口高度為0.8m（也可以根據客戶需求來定制）, 則垂直高度為2.3+0.8+0.7=3.8m,安裝角度為70°,根據正玄定理

       sin 70°= 垂直高度/設備長度

則   設備長度= 垂直高度/sin 70°（正玄值可用科學計算器或査正玄表）

算出設備的外形尺寸后報給運輸公司來核算運費，運輸為整機運輸。

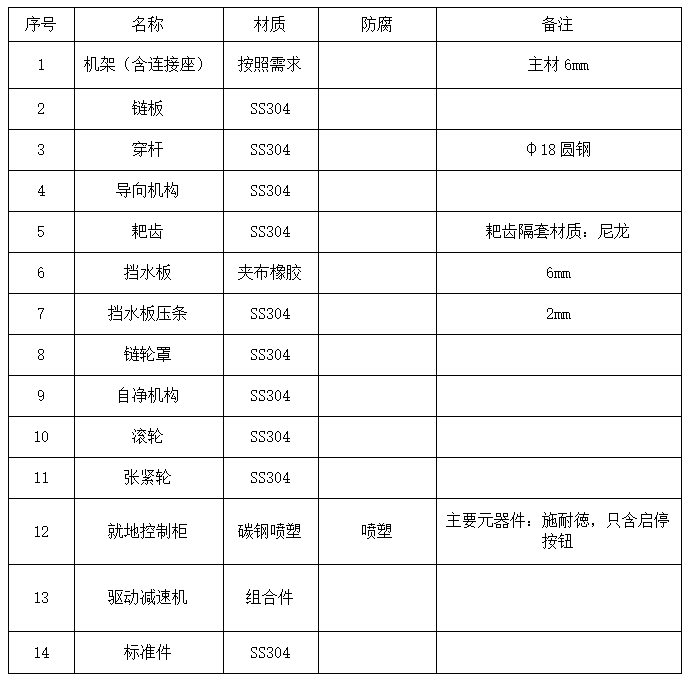

2.2.4.設備配置表

注：供貨期一般為18-25天，供貨范圍同設備配置表。

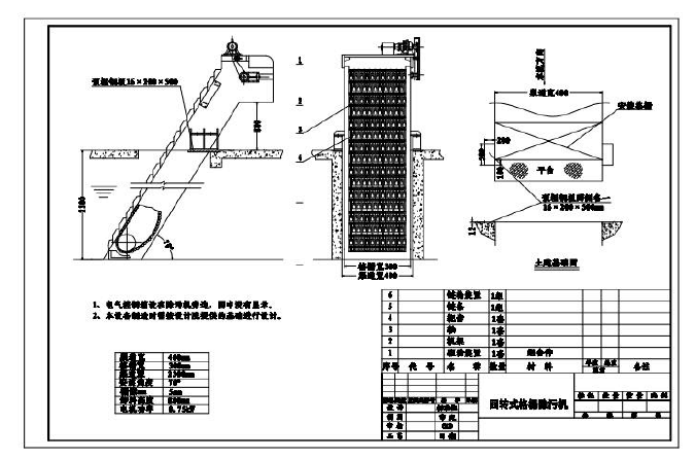

2.2.5.設備圖紙及安裝

2.2.6.安裝

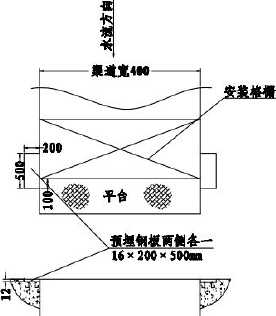

可根據設計在渠道兩邊預埋鋼板，安裝時預埋板與格柵支撐腳對接后焊接。也可將格柵支撐腳用膨脹螺栓固定。

2.2.7控制系統

LF回轉式機械格柵控含現場控制箱，在現場接入三相電源即可使用。現場電控箱上釆用就地起?？刂瓢粹o，現場電控箱上設有設備的啟動、停機按鈕及啟動、停機、事故信號燈，為節省能耗，所有信號燈都采用節能型，在電控箱內設有電動機保護器?？刂乒窨煽紤]到全廠PLC系統與電控箱的連接，由電控箱反映設備運行信號送至控制室，同時由PLC接到電控箱的控制信號控制格柵的開停機，本電控箱不銹鋼外殼，室外防雨。

3.產品特色

＞耙齒材質尼龍或者不銹鋼SS304,總價不變；

＞標配優質減速機，電機

＞安裝角度可微調；

＞機械、電器雙重過載保護；

＞自控優化，間歇性運行；

＞自凈刷，防止齒耙堵塞；

＞出渣口貼心設置，衛生整潔；

＞關鍵部位防水性設計；
